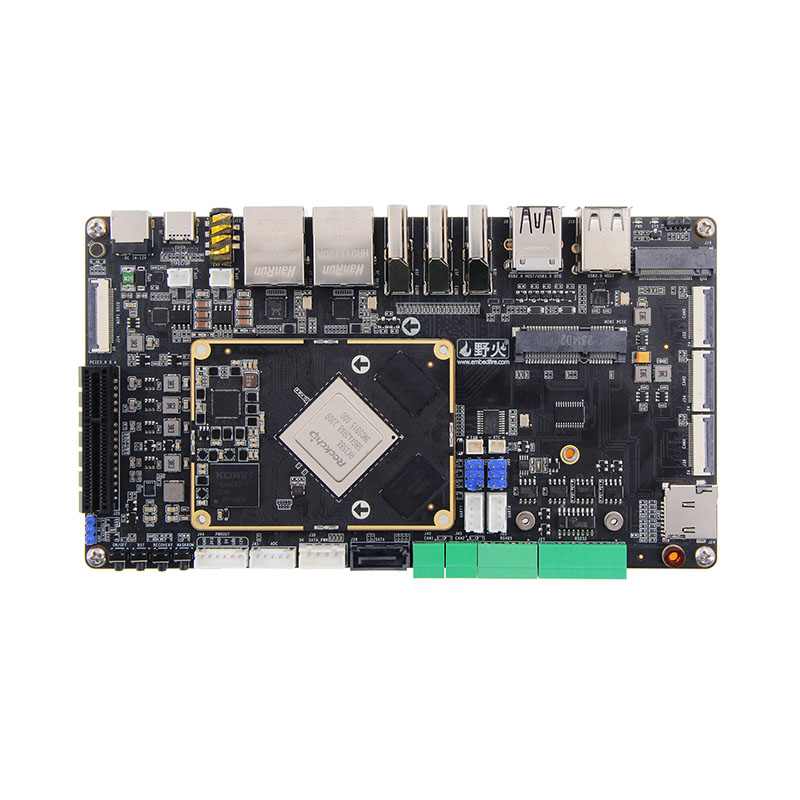

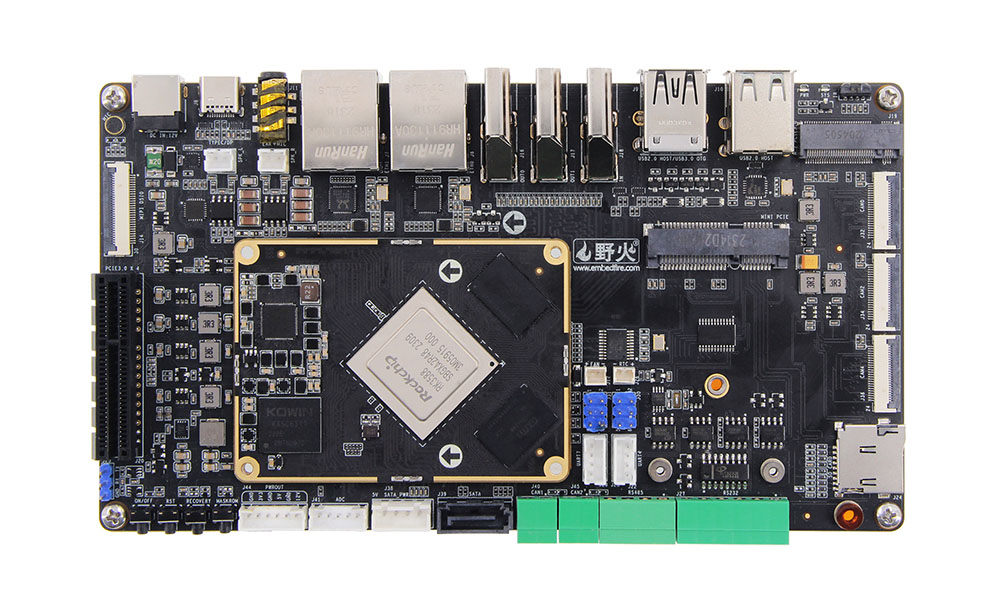

RK3588 보드 투 보드 개발 보드는 모듈 식 설계를 채택하고 표준화 된 인터페이스 (예 : PCIE, MXM, 고속 보드 투 보드 커넥터)를 사용하여 핵심 보드와 기능 하위 보드 (캐리어 보드) 간의 유연한 조합을 가능하게하는 것을 목표로합니다.
통합 보드 또는 단일 보드 컴퓨터와 비교할 때 보드에서 보드 마더 보드는 다음과 같은 핵심 이점을 공유합니다.
| 이점 | B2B 개발 보드 | 전통적인 MCU 보드 |
| 확장 가능성 | 모듈 식, 핫 스왑 가능 | 고정 주변 장치, 점퍼 와이어 |
| 신호 품질 | GHZ 레벨 신호를 지원합니다 | 저속 GPIO/UART로 제한됩니다 |
| 개발 속도 | 검증 된 모듈을 재사용합니다 | 전체 하드웨어 재 설계가 필요합니다 |
| 사용 사례 | 복잡한 시스템 (AI/산업) | 간단한 제어 (센서 로깅) |
● 강력한 SOC : Rockchip RK3588 (8 코어 Cortex-A76/A55, 6Tops NPU)
● 모듈 식 설계 : 사용자 지정 확장 용 유연한 B2B 커넥터
● 고속 인터페이스 : PCIE 3.0, USB 3.1, 이중 기가비트 이더넷, SATA
● 멀티 디스플레이 : 8k@60fps + 4k@60fps 동시 출력을 지원합니다
● 산업 등급 : -40 ° C ~ +85 ° C 작동
● 리치 인터페이스 : 미니 PCIE, M.2 M 키, MIPI CSI

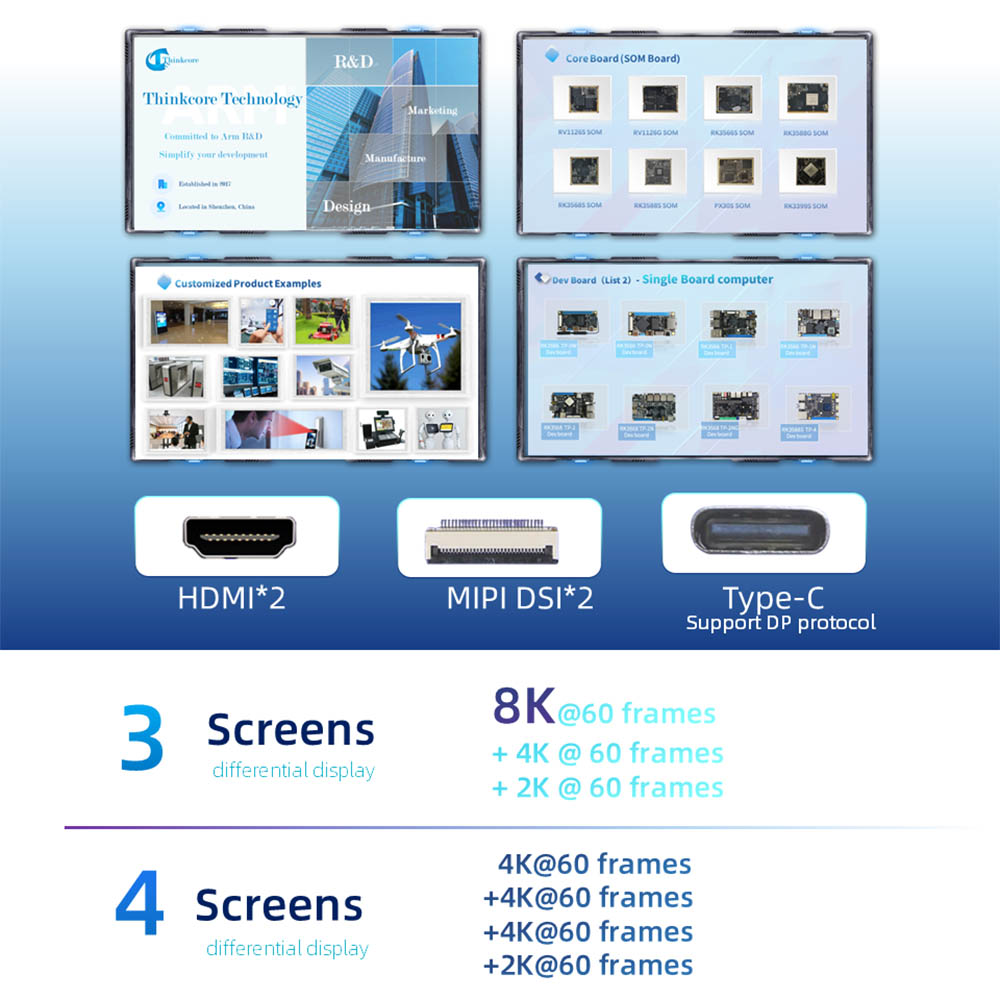

● 멀티 스크린 다른 디스플레이 : 3 스크린 이종 디스플레이 및 4 스크린 이종 디스플레이를 지원합니다. hdmi*2; MIPI DSI*2; Type-C (DP 프로토콜 지원)

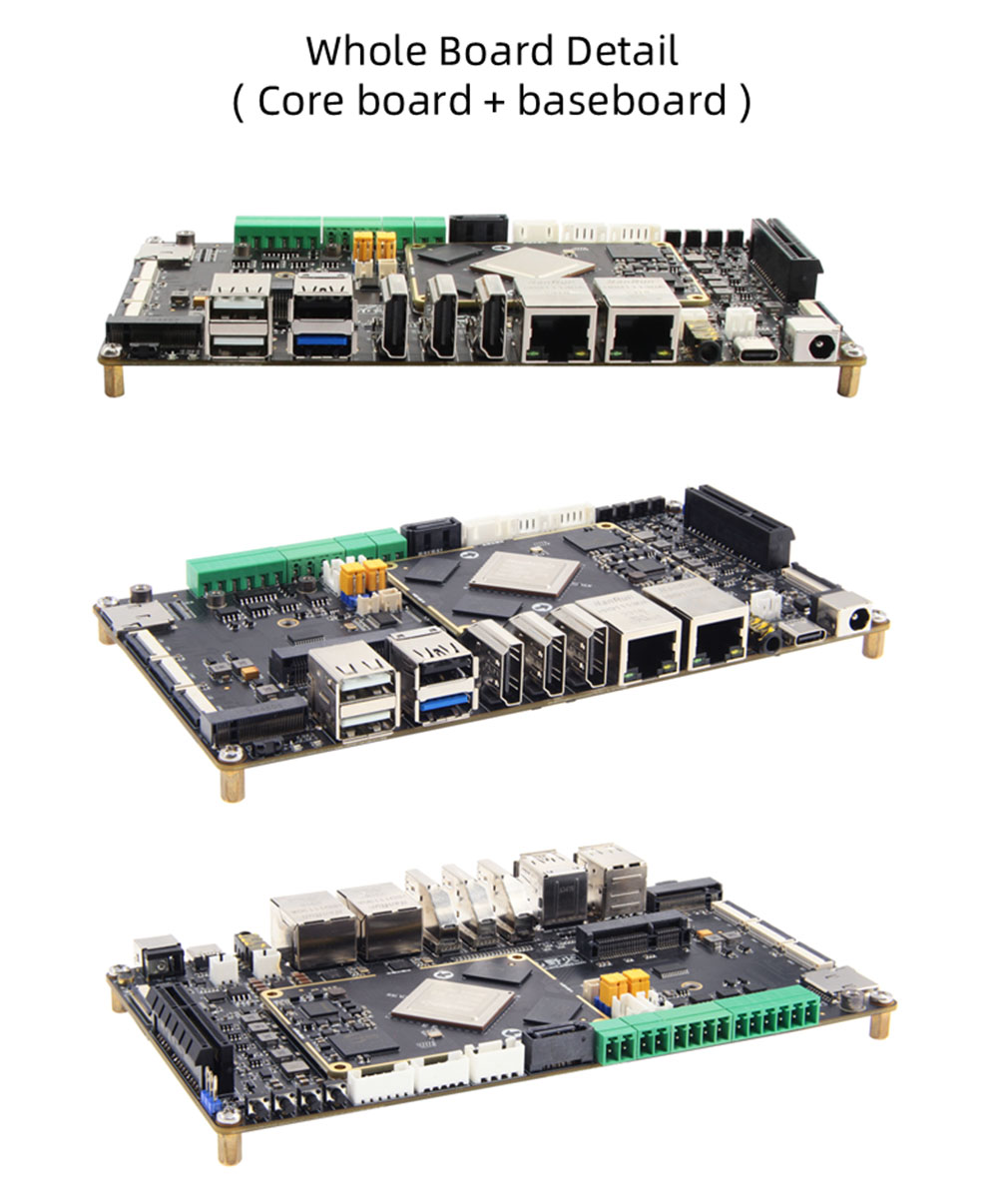

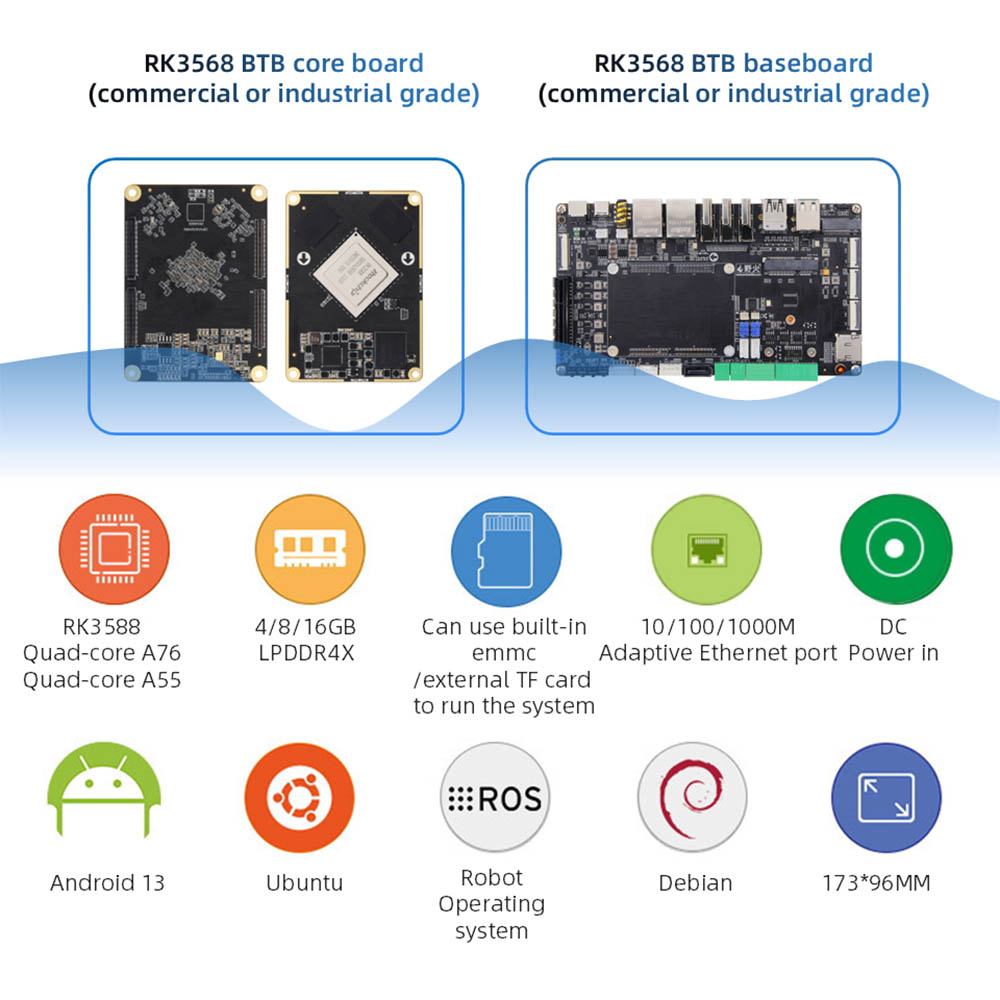

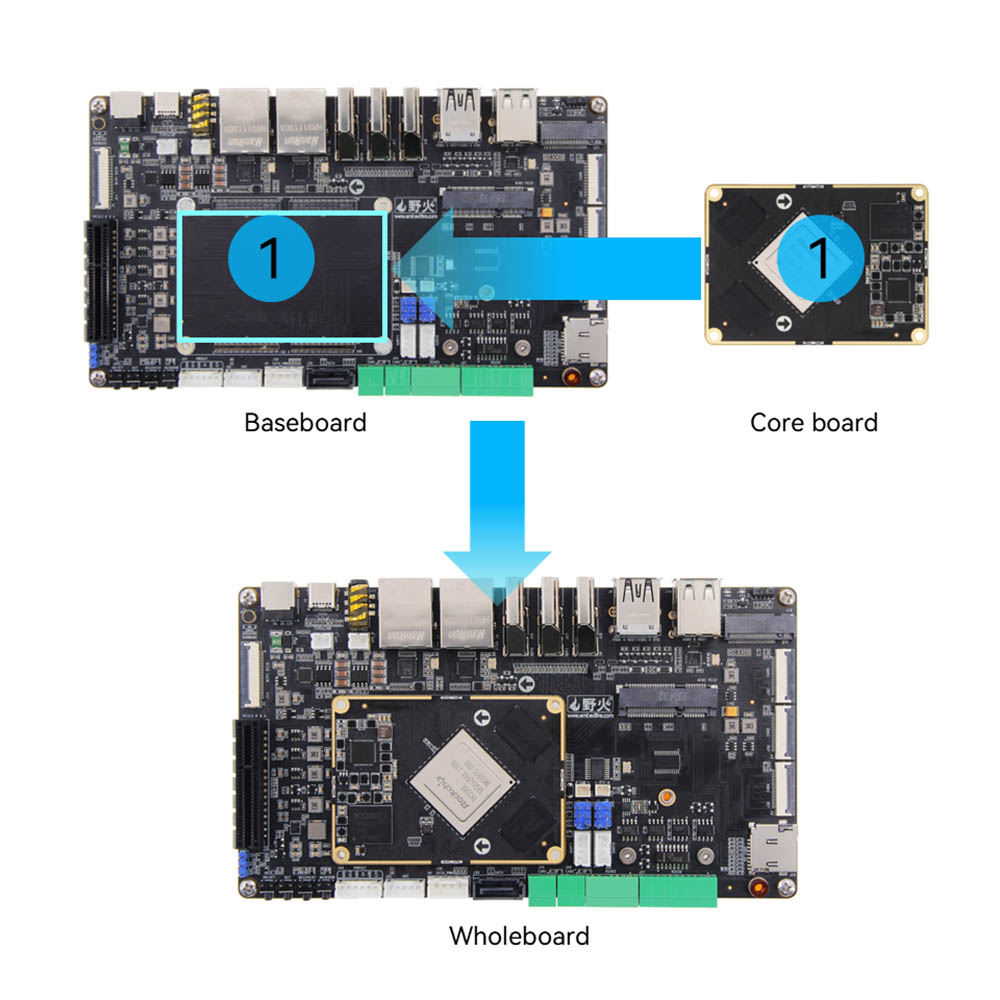

BTB 마더 보드는 핵심 보드와 캐리어 보드/베이스 보드로 구성됩니다.

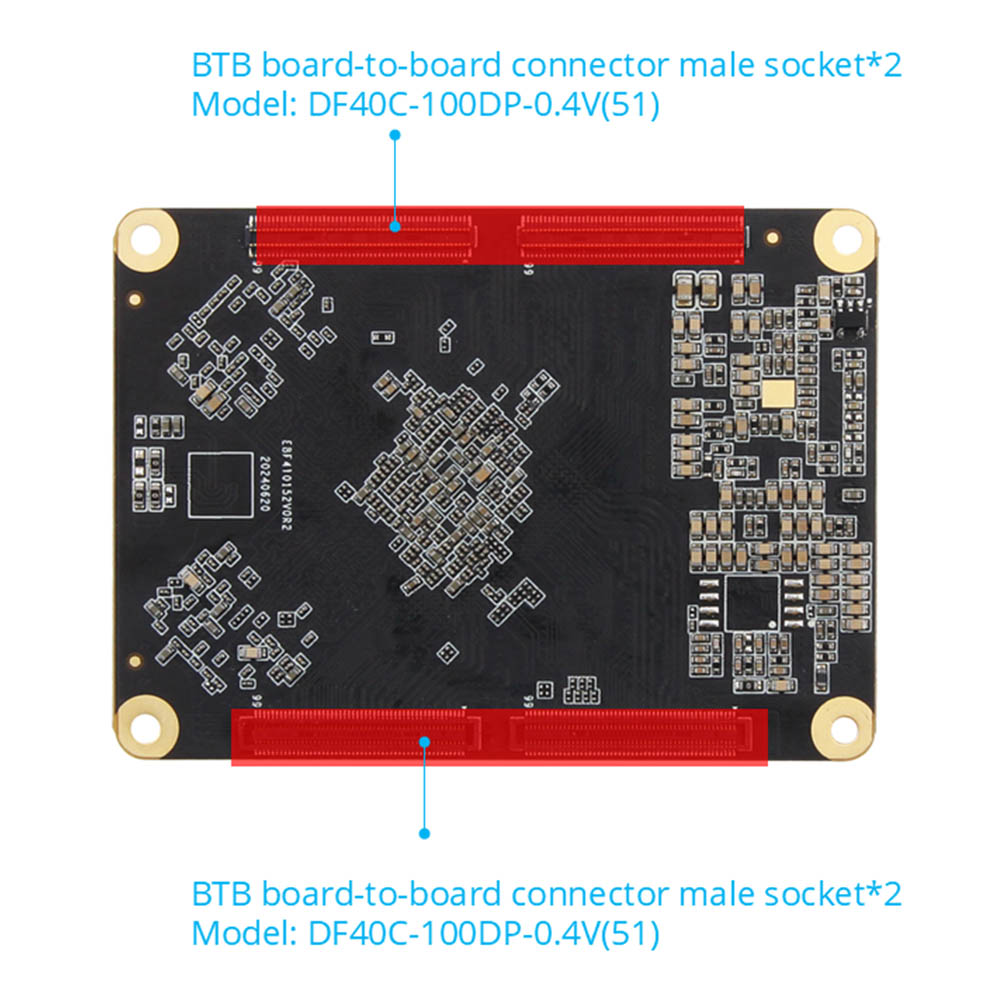

● 커넥터 : 남성 커넥터 : DF40C-100DP-0.4V (51) 암 커넥터 : DF40C-100DS-0.4V (51)

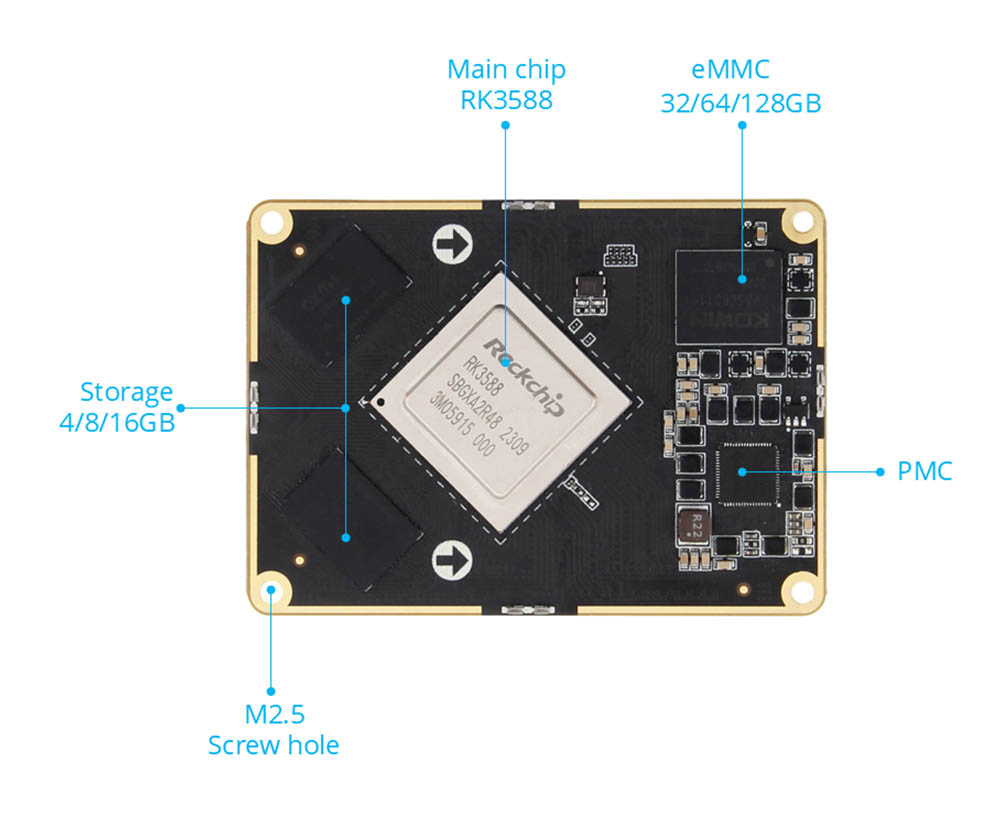

● 메인 칩 : RK3588 (쿼드 코어 A76 + 쿼드 코어 A55, MALI-G610, 6TOPS 컴퓨팅 파워) BTB는 400 핀, 0.5mm 간격, 모든 I0로 연결됩니다.
● 메모리 : 4/8/16GB, LPDDR4/4X
● 저장 : 32/64/128GB. EMMC
● 커넥터 : 남성 : DF40C-100DP-0.4V (51) 여성 : DF40C-100DS-0.4V (51)

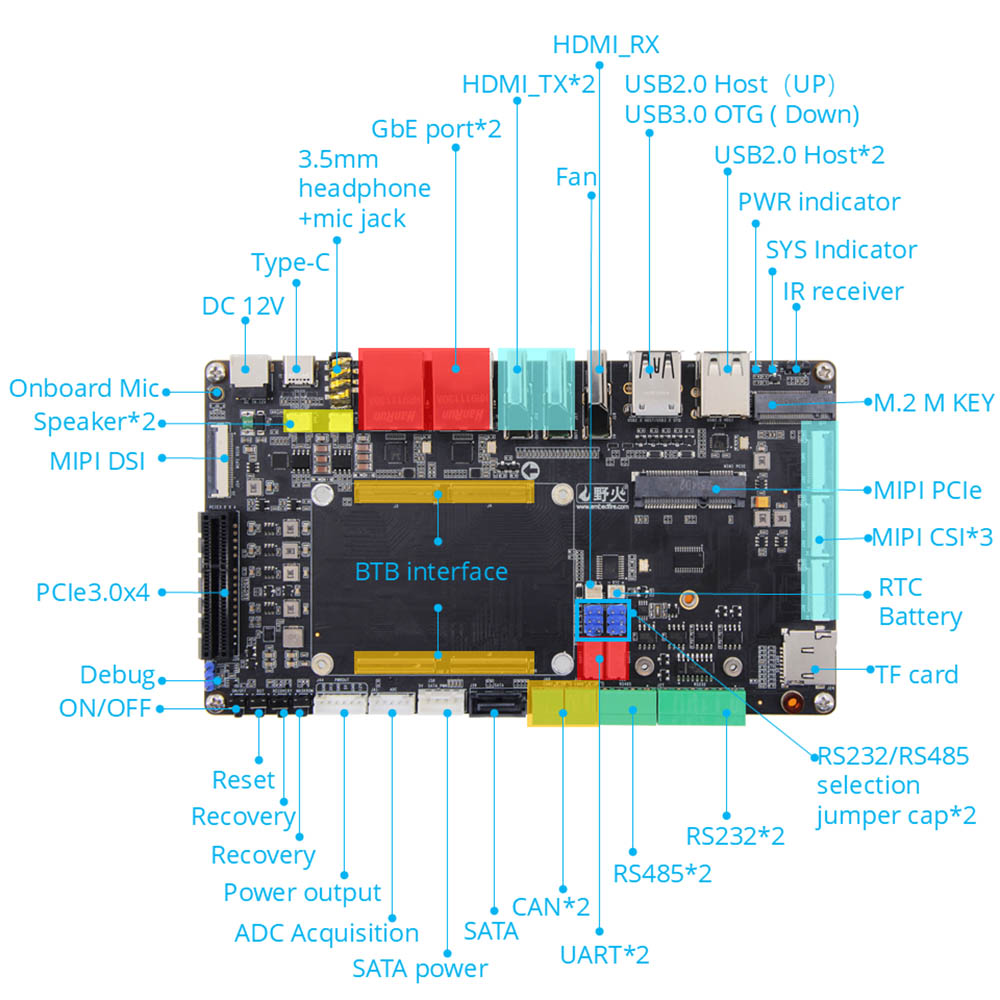

● 전원 인터페이스 : 12V@2A DC 입력, DC 인터페이스*1; 전원 출력 인터페이스*1

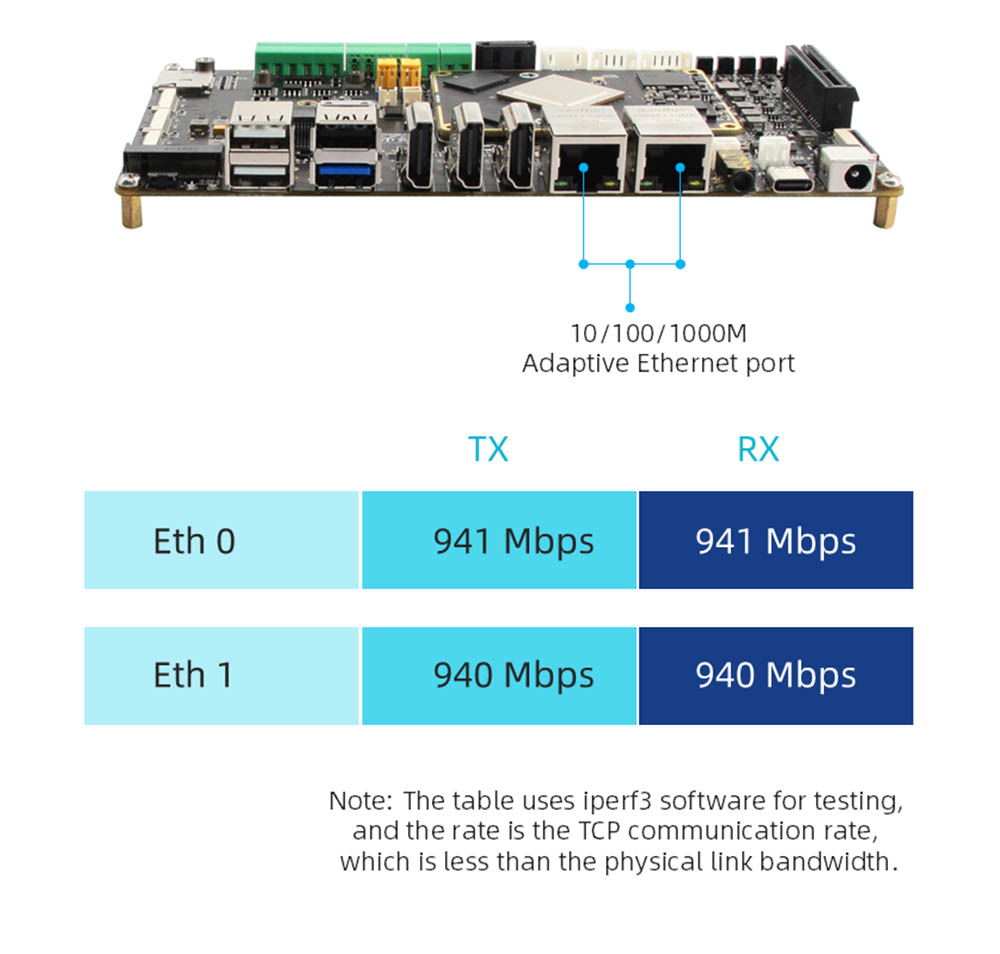

● 이더넷 : 기가비트 네트워크 포트*2, 지원 10/100/1000Mbps 데이터 전송 속도
● HDMI : HDMI12.0 입력*1, 최대 3840x2160@60fps; HDMI2.1 출력*2, 다른 화면이있는 여러 화면, 최대 해상도 7680x4320@60Hz (8K 해상도)를 지원합니다.
● MIPI-DSI : MIPI 스크린 인터페이스*2 (Front*1, Back*1)는 산불 화면에 꽂을 수 있으며 다른 화면이있는 여러 화면을 지원합니다. 단일 MIPI 모드 최대 해상도 1920*1080@60Hz

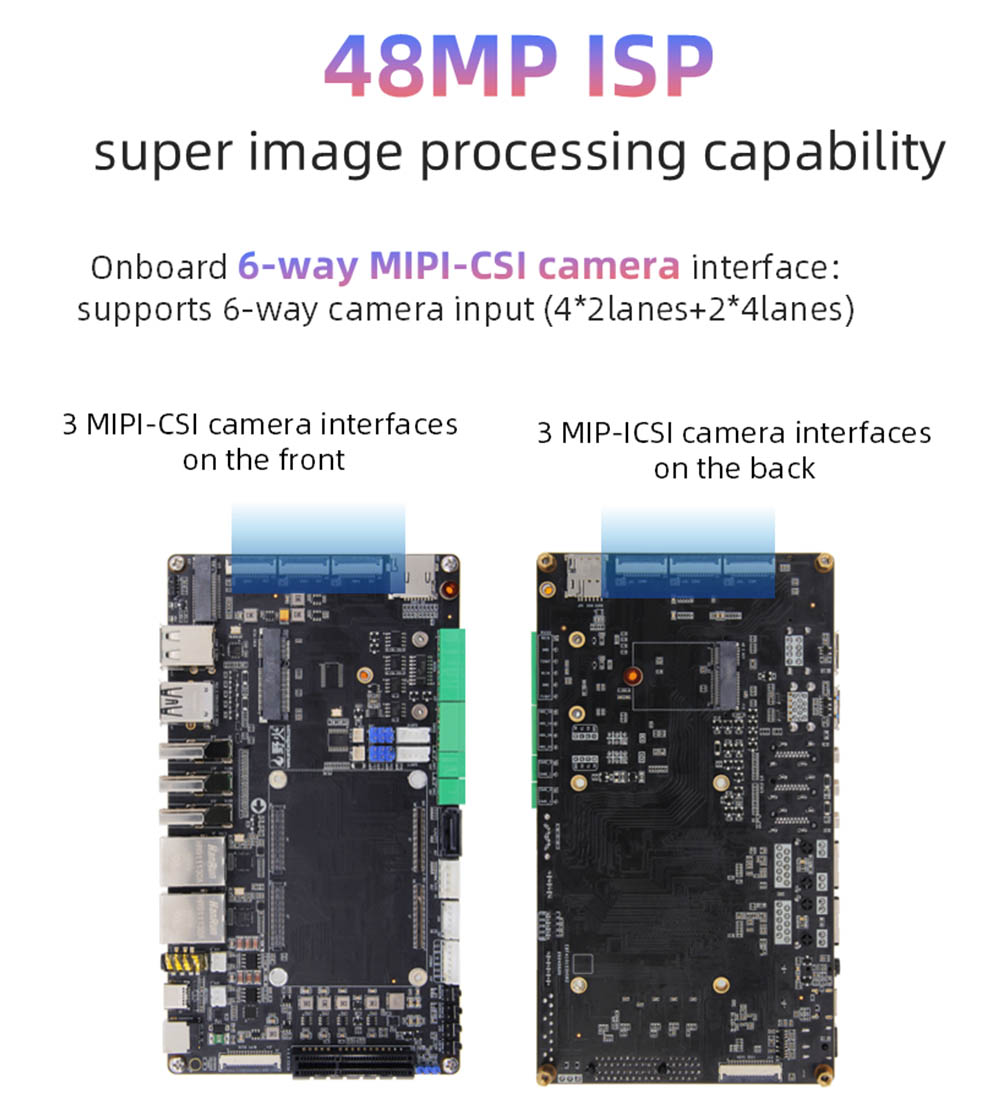

● MIPI-CSI : MIPI 카메라 인터페이스*6 (Front*3, Back*3), 산불 MIPI 카메라에 연결할 수 있습니다.
● USB2.0 : USB-Hosttype-A 인터페이스*3
● USB3.0 : USB-OTGTYPE-A 인터페이스*1; Type-C Interface*1, 펌웨어 연소에 사용할 수 있으며 DP1.4 프로토콜을 지원합니다.

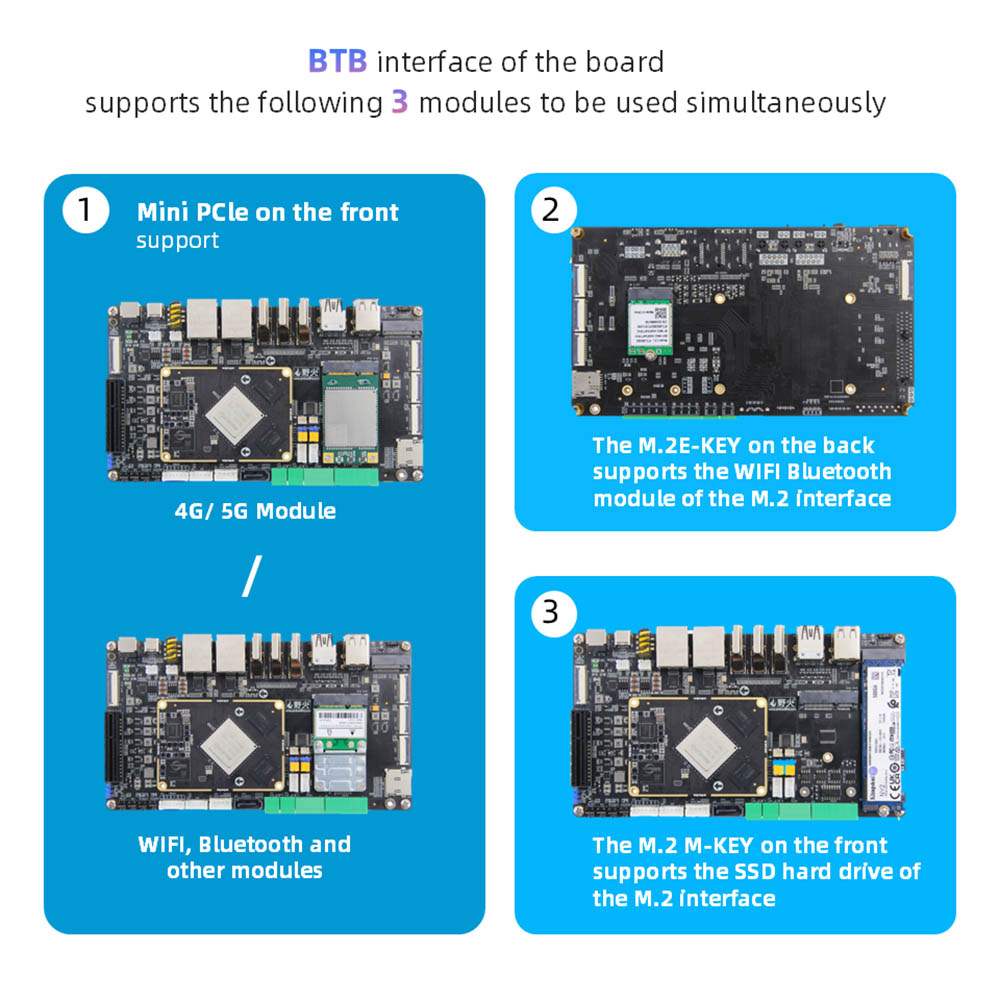

● PCLE 인터페이스 : 미니 PCLE 인터페이스*1, 전체 높이 또는 반 높이 WiFi 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다 : PCLE3.0X4 인터페이스*1
● M.2 인터페이스 : M.2ekey 인터페이스*1은 M.2 E-Key 무선 네트워크 카드 모듈을 지원합니다. M.2 M 키 인터페이스*1, M.2 M-Key PCLE3.0*4LANES 사양 2280 하드 디스크 지원
● TF 카드 홀더 : Micro SD (TF) 카드 홀더*1, TF 카드 부팅 시스템, 최대 512GB 지원
● SIM 카드 홀더 : SIM 카드 홀더*1, SIM 카드 기능은 4G 모듈과 함께 사용해야합니다.
● SATA 인터페이스 : 표준 SATA 인터페이스*1; SATA 전력 인터페이스*1은 12V 출력을 지원합니다
● 캔 : 할 수 있습니다*2
● ADC : ADC 획득 인터페이스*1
● 디버그 직렬 포트 :
● 디버그 직렬 포트*1 (UART2), 기본 매개 변수 1500000-8-N-1; UART 직렬 포트*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 선택 점퍼 인터페이스*2
● 오디오 : 온보드 마이크 마이크*1; SPK 스피커 인터페이스*2, 3W 전원 스피커 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스를 연결할 수 있습니다*1
● 버튼 : ON/OFF 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1; 재설정 버튼*
● LED : 전력 표시기*1; 시스템 표시기*1
● 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다
● RTC : RTC 전원 소켓*1
● 팬 인터페이스 : 5V 또는 12V 팬 냉각의 설치 지원
● AI Edge 컴퓨팅 ： 스마트 보안, 스마트 교통, 스마트 시티, 비디오 분석.
● 산업 자동화 : PLC 제어, 기계 비전.
● 로봇 공학 : AI 구동 자율 탐색.
● 차량 내 응용 프로그램 ： 차량 내 엔터테인먼트 시스템, 차량 내비게이션 시스템.
● 디지털 간판 : 8K 멀티 스크린 광고.
● 의료 장비 : 의료 내시경, 초음파 영상 시스템
